Diapasão eletromagnético

Descrição

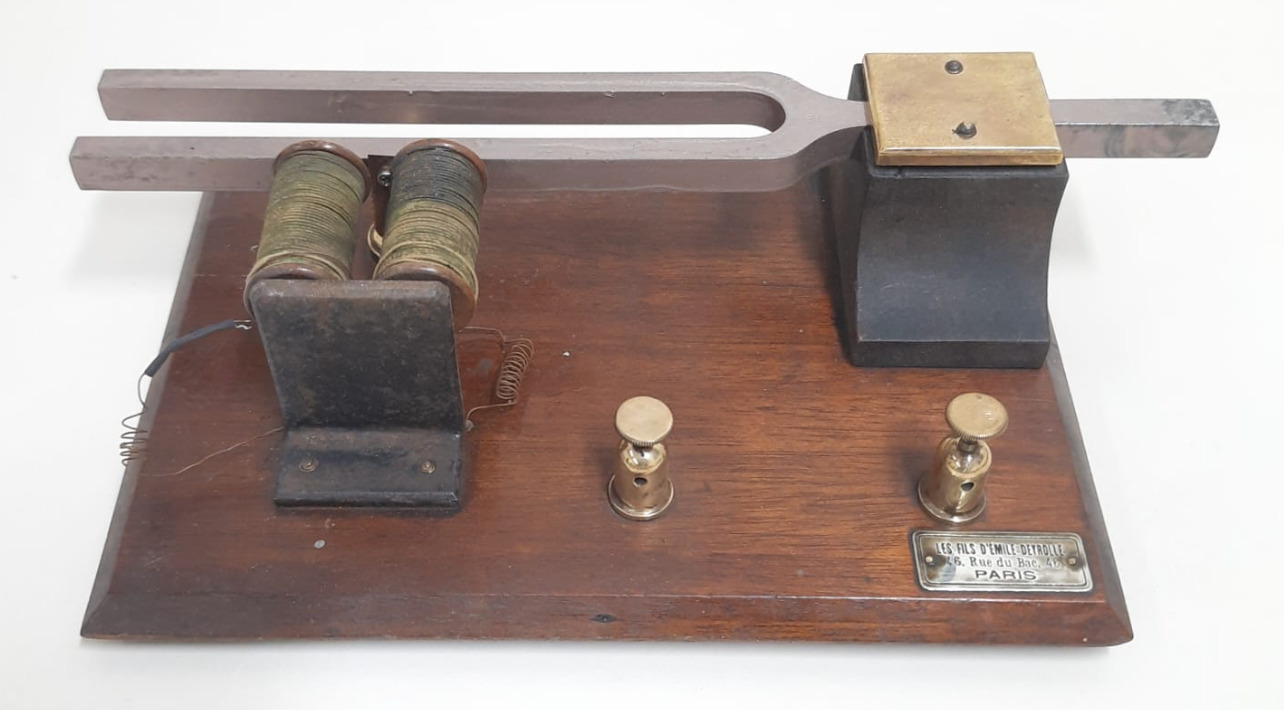

É um exemplar antigo montado com um diapasão e bobinas alimentados em corrente contínua, de baterias ou fontes. Este dispositivo permite que o diapasão fique oscilando na sua frequência natural de modo ininterrupto, realimentado pelas forças de atração magnética das bobinas. O polo positivo da fonte é conectado diretamente a um dos terminais da bobina (eletroímã). O outro terminal da bobina é conectado diretamente à estrutura metálica do diapasão (ou à lâmina flexível encostada nele). Um parafuso de contato ajustável (conectado ao polo negativo da fonte) é posicionado bem próximo a uma das hastes do diapasão. Em repouso, a haste do diapasão deve estar em contato com o parafuso, fechando o circuito. Quando a fonte é ligada, a corrente elétrica nas bobinas gera um campo magnético que atrai a haste do diapasão. O deslocamento da haste abre o circuito e as bobinas deixam de atrair a haste do diapasão, que passa a oscilar. Por oscilar um frequências bem definidas e gerando poucos harmônicos, este tipo de oscilador eletromecânico foi muito utilizado, por exemplo, na construção de relógios de precisão.

Informações Técnicas

Fabricante/Revendedor: Les fils D'Émile Deyrolle

Dimensões: 27 cm x 20 cm x 10 cm
